白鶴灘固卷三維模擬裝配

　　金沙江白鶴灘水電站位于金沙江下游四川省寧南縣和云南省巧家縣境內。為了方便攔污漂的運行管理，結合場內現有交通條件，將攔污漂2000kN固定卷揚式啟閉機及其操作平臺、供電箱布置在左岸1#公路外側高程834.0m平臺，卷揚機放置在卷揚機房內。攔污漂主索鋼絲繩一端固定在2000kN卷揚機卷筒上，另一端固定在江對岸的錨固點上。

　　本卷揚機具有如下特點：

　　(1)鋼絲繩長期承載，故卷揚機應設置安全制動器。

　　(2)卷揚機鋼絲繩側向出繩，應注意荷載方向，并在機架、卷筒的固定方式上采取相應措施，且應防止傾覆。

　　攔污漂2000kN固定卷揚式啟閉機采用行星減速器閉式傳動，雙電機驅動，啟閉速度變頻調速;卷筒端配置安全制動器，保證啟閉機的安全運行。由于該啟閉機鋼絲繩采用無倍率設計，卷筒整體承載扭矩大。鋼絲繩直徑采用?64mm;經計算卷筒的壁厚須采用δ190mm的鋼板熱卷焊接而成，卷筒兩側采用雙制動盤制動，8套安全制動器，同時卷筒軸采用長軸，軸與卷筒聯接采用方圓孔聯接，保障足夠的制動轉矩;卷筒單件重量高達40噸重。卷筒卷制、加工難度大。

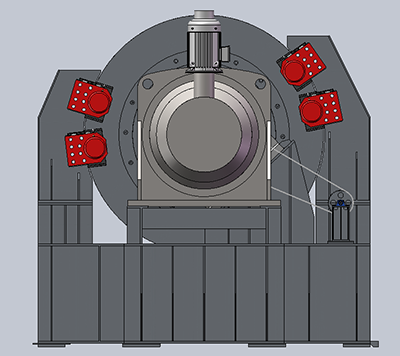

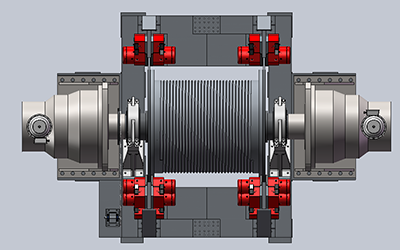

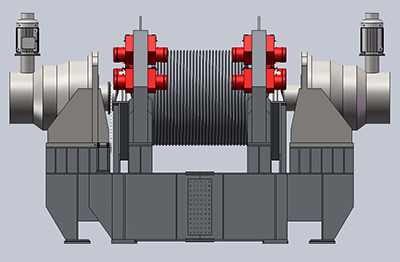

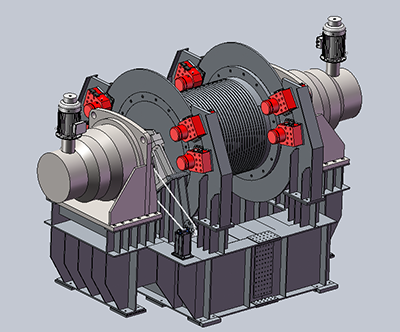

　　為避免圖紙在設計中因設計未考慮到出現部件之間裝配干涉，技術部技術人員對設備整體采用了SOLIDWORKS三維設計裝配，并對卷筒的各個部件進行了三維建模及模擬裝配，利用三維制圖軟件對部件進行了整體裝配，檢查了裝配過程中的相關尺寸。通過三維模擬裝配，減少因設計不當引起的裝配過程中返工、返修，增加裝配效率，降低制造成本。
